大幅面工程图纸档案的修复

发布时间:2025-03-25 07:00:06被阅览数:64 次信息来源：《中国档案》

　　作者：覃艳丽，罗银

　　工程图纸是科技类档案的重要资源，是工程建设项目中不可或缺的重要资料，全面记录了工程设计、施工、验收等各环节的信息，为后期工程质量检验、改建、扩建和维护等工作提供了重要的参考记录。然而，由于工程图纸尺寸规格各不相同，为了便于保管，大幅面工程图纸按卷归档时都是按A4或16K大小折叠保存，随着时间的推移，工程图纸档案出现了不同程度地破损、老化、断裂、霉变、虫蚀等，严重影响了利用。为了抢救这些弥足珍贵的图纸档案，笔者以二十世纪六十年代湖南省益阳市、岳阳市两市关于水利、交通规划、地形分布图抢救修复为例，探索工程图纸类档案抢救工作所面临的问题并提出对策。

　　修复方案制定

　　1.破损等级划分

　　工程图纸共有17张，其中益阳水利图3张，交通规划图5张，地形分布图3张;岳阳水利图3张，地形分布图3张。均为蓝图，正面为蓝色，背面为白色，纸张厚度较厚。其尺寸规格不一，最大尺寸为235cm×120cm，最小尺寸为65cm×52cm。图标、标题栏均比较清晰，其中3张图纸部分区域磨损严重，磨损宽度最大达3cm，边缘处的图框线条模糊不清，有多齿状缺损现象，坐标标注数字缺失或难以辨认。17张图纸蓝底均出现轻微掉色现象。图纸折叠处均存在不同程度断裂和磨损，裂口附近纸张有明显的卷曲与变形，破损和断裂面积超过了50%，纸张老化严重。档案表面有轻微灰尘和污渍，纸张机械强度较低。其中，2张工程图纸档案上有用机械书写纸和粘合剂修补的痕迹，需要揭旧之后再重新进行修复。

　　依据《纸质档案抢救与修复规范第1部分：破损等级的划分》(GB/T42468.1—2023)对图纸进行等级划分。经鉴定，此批档案属于严重破损档案，破损程度如图1所示。

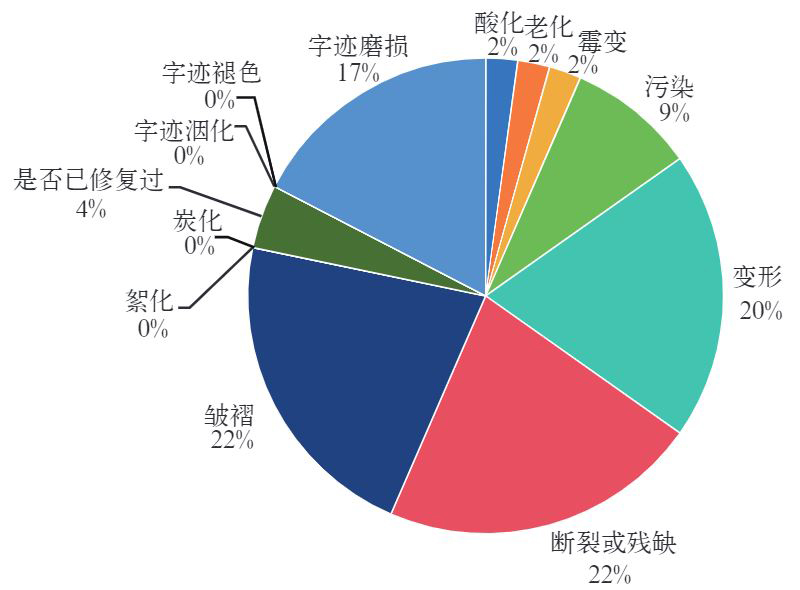

图1 工程图纸档案破损现状分析图

　　(1)pH值测定

　　使用HANNA酸碱度测试仪(HI99171)，分别在17张图纸边缘、中间选取5个点进行测量，取5次测量结果计算平均值，pH值为6.0.上下浮动值在0.5左右。

　　(2)字迹溶解性实验

　　用棉签蘸取纯净水，在图纸中蓝色、黑色字迹上轻轻擦拭，观察棉签上是否有颜色残留。通过多点测试，结果显示：蓝色和黑色字迹遇水不会洇化，蓝图底色遇水也没有洇化，无须进行颜色加固。经测试，用热水清洗或者冷水浸泡时间过长时，也会导致纸张颜色变浅变淡。因此，抢救时要避免大面积清洗。

　　(3)拍照建档

　　根据国家标准《纸质档案抢救与修复规范第4部分：修复操作指南》(GB/Z42468.4—2023)要求，在纸质档案修复前要对其进行全面的检查和评估，进行修复前拍照，反映档案整体状况和局部破损情况。

　　为了真实还原图纸原貌，修复前对图纸进行了拍照留存。对撕毁、断裂、破损、褪色、霉变等区域进行了局部拍照，并详细记录其来源、年代、尺寸、材质等基本信息进行建档。

　　2.修复用料和工具选择

　　(1)修复纸张的选择

　　工程图纸档案为机制纸，纸张吸水性较差，机械强度较低，在修复实施过程中建议应选用颜色与档案原件相同、相近或相似，且纸张韧性较好的纯皮纸进行补缺、溜口和托裱，否则会导致图纸和补纸在干燥过程中发生崩裂或者不平整。

　　(2)修复工具的选择

　　根据图纸破损情况，选用排笔、羊毛刷、毛笔、镊子、棕刷、板刷、竹启子、喷壶等修复工具。排笔用来刷浆糊，毛笔用来补洞溜口，板刷、棕刷用来上纸、排实。考虑到图纸卷曲、断裂的状况，这里选择用羊毛刷清洁除尘，用镊子、竹启子进行整理展平。

　　(3)粘合剂的选择

　　主要选用传统修复中常用的小麦淀粉浆糊。由于工程图纸档案纸张较厚，为防止托裱过程中发生起翘，在浆糊制作过程中，小麦淀粉分别制作稀、稠两种浆糊，在修复实施过程中，先使用稠浆糊在断裂和破损严重地方上浆，再用稀浆糊整体上浆托裱，并防止起翘现象发生。

　　关键步骤和操作技巧

　　17张工程图纸破损情况均为折叠导致的破损、断裂，主要采用“局部修补+整体托裱加固”相结合的方法进行修复，从而最大限度地延长图纸使用寿命。

　　1.去污展平

　　先用羊毛刷清扫图纸表面，以去除图纸表面的灰尘和杂质，再将纯净水均匀喷洒在图纸上，对图纸进行清洗去污和展平。工程图纸纸张吸水较差，采用冷水浸泡方法更易使纸张吸水展平。

　　2.揭旧

　　6号、8号图纸用不规范的机制纸修补过，修复前，需先将修补过的部分揭去再进行修补和托裱。将展平后的图纸正面垫上塑料薄膜、刷平，并将图纸整体翻转向上，使图纸背面朝上，慢慢揭去薄膜，再用镊子将旧补纸除去。为防止揭旧时造成图纸档案信息丢失，需将旧补纸用水闷透。

　　3.补缺

　　采用仿古皮纸进行补缺，能够有效弥补图纸纸张强度低的问题。皮纸的纤维较长，纸张柔软、韧性强，缝隙间搭接能够更加紧密，更好地实现保护效果。在图纸背面残缺处刷上一层薄稀浆糊，选取浅色皮纸撕出比缺口略大的补纸，贴在缺口处，并用撤潮纸排实、吸水。在这里要注意的是，图纸纸张偏厚，吃浆性能差，浆糊水要稍稠一点。另外，补纸搭口也可放宽至1cm以内。

　　4.溜口

　　17张工程图纸主要是由于折叠导致折痕裂缝严重，断裂面积达50%以上，因此，修复重点是在溜口。根据裂缝形状、地形图走向和文字等将裂缝处拼对整齐，在裂缝两边刷上一层稍稠的浆糊，撕出大约1cm左右毛边的手工皮纸条，粘贴在裂缝处，并在裂缝处垫上撤潮纸用棕刷砸实，使补纸条牢牢地粘在档案上。为防止后期使用时裂缝崩开，采用了稍宽点的皮纸条来进行加固。

　　5.托裱

　　工程图纸幅面较大，修复时托裱难度大，单幅图纸修复一般需要至少4人配合进行。修复时，首先在图纸背面边缘及接缝处刷上一层稠浆糊，以增加其粘度，其次再整体刷上一层稀浆糊(切记不可漏刷或多刷)，最后将稍大于图纸的皮纸迅速覆盖在档案原件背后，用棕刷从托纸中心部位向四周轻轻刷平，排出托纸与图纸间的气泡和多余粘合剂，使托纸和图纸紧密结合在一起。多人修复操作实施要点是人员间要紧密配合，力度要均匀适中。

　　6.排实干燥

　　图纸档案幅面较大，上墙干燥不易操作，容易导致变形和崩裂。托裱完成后，用棕刷在图纸背面间隔撤潮纸进行排实，接缝处和边缘容易脱浆的地方用棕刷来回砸，直到气泡排完为止，使托纸牢固地粘黏在图纸上。干燥采用平铺，在图纸上下垫撤潮纸的方式阴干。为防折叠造成二次伤害，对修复完成的图纸裁切整理后，用宣纸卷成筒状包裹好后进行保存。

　　7.档案抢救

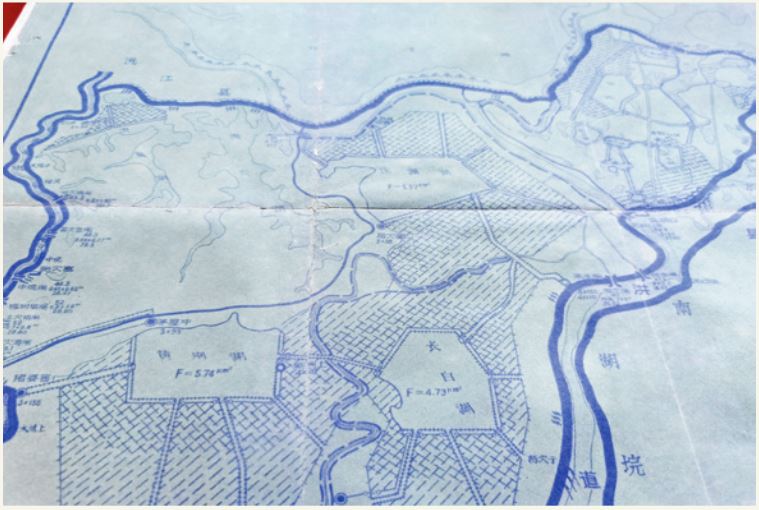

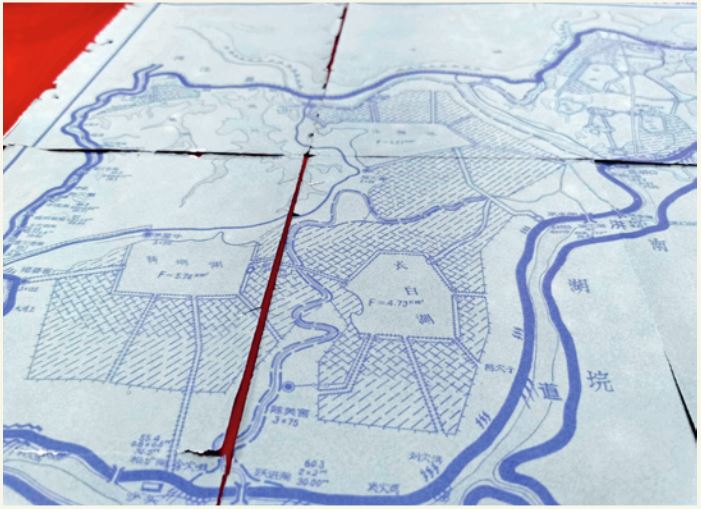

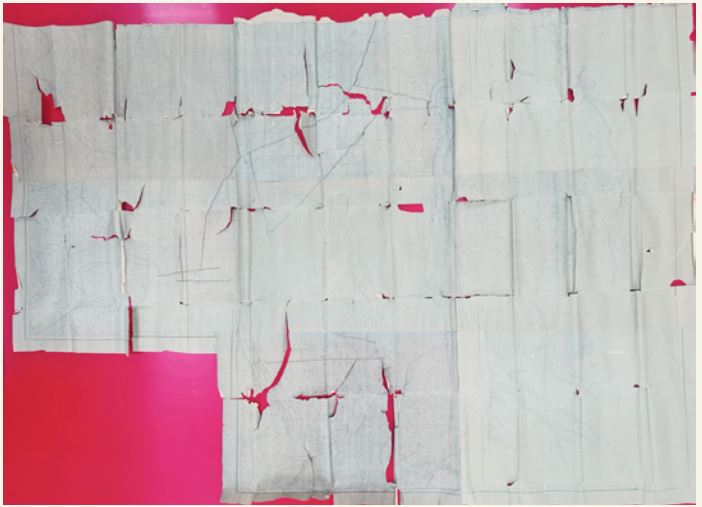

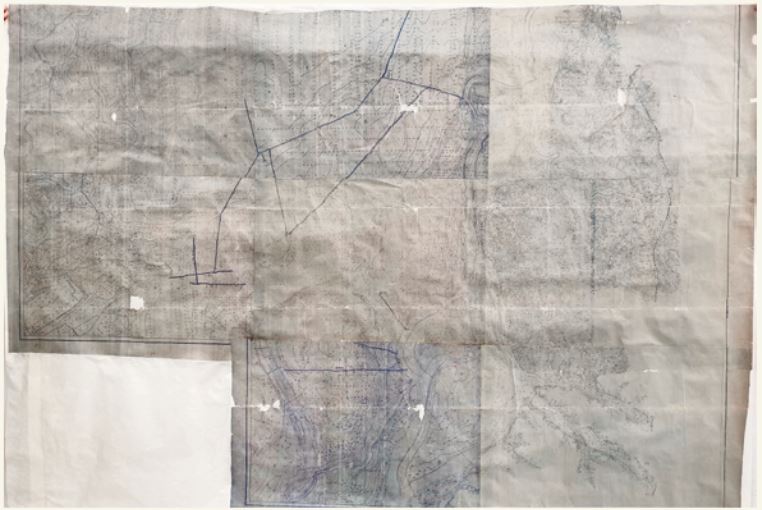

　　修复效果根据《纸质档案抢救与修复规范第4部分：修复操作指南》(GB/Z42468.4—2023)要求，修复完成后要进行质量验收。主要质量验收标准为：图纸档案字迹拼对是否端正，残缺处拼接是否准确无误，托纸与图纸间有无脱浆，托裱后是否影响档案识读，等等。通过反复比对，此次修复工作达到了质量验收标准，具体修复效果如图2、图3所示。
